1 来历
采用python编写的一个小工具，用来对接收到的数据进行图形化显示，目的是方便观察数据的波动。如果在考虑其它一些功能，比如计算均值、方差等，则可以更全面的对数据进行描述与解释。
因为工作中某个项目的原因，需要通过比例调节阀来控制液体流速。而控制比例调节阀的基础就是液体的流速，而测量流速的准确性关系到实际调节的准确性。所以该工具的目的就是在软件调试阶段，对流速测量与比例调节阀调节准确性进行评估，以便改进软件。
2 原理
软件主要用到2个库：matplotlib、serial。

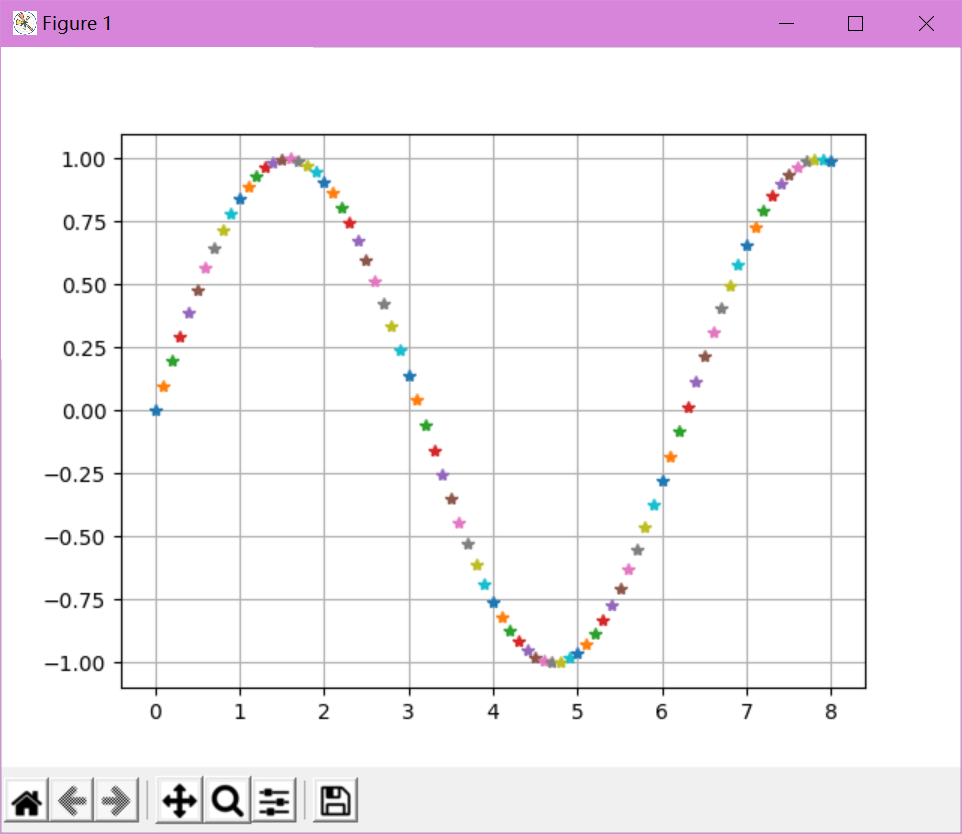

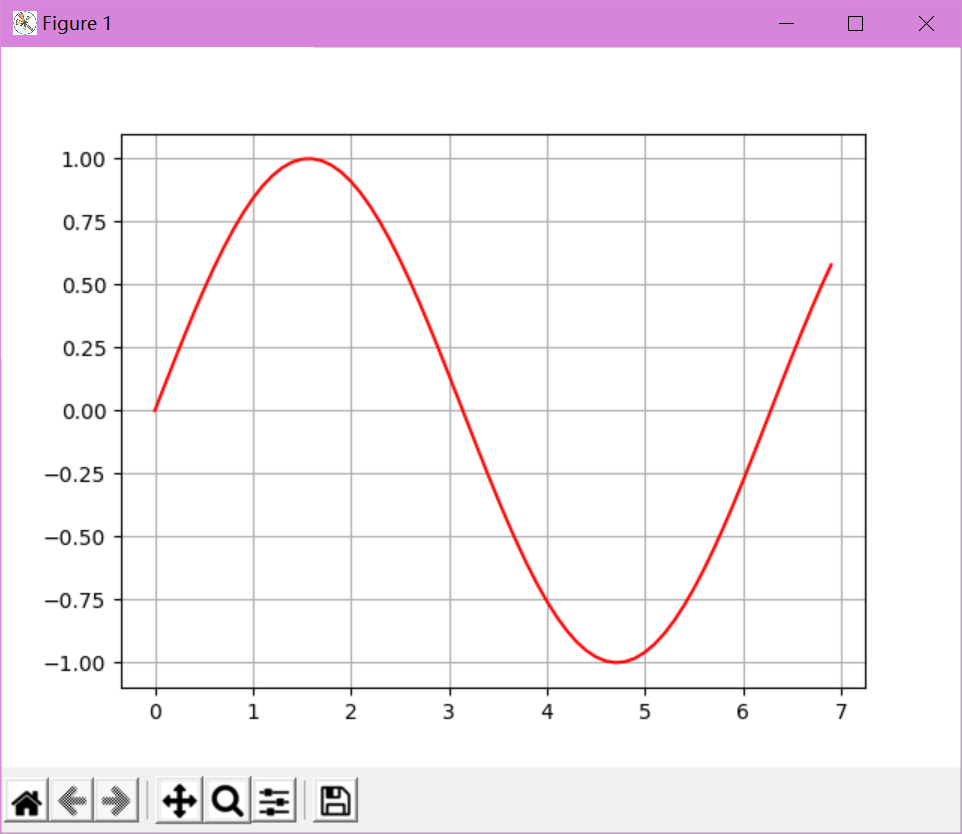

首先打开串口，当然需要设置串口的参数，诸如波特率、校验等。当接收到数据时，进行绘图。这里有2种方法，（1）每次只画一个点，之前的点不清除；（2）每次清除之前的点，重新绘制所有的点，包括新接收到的点。显而易见，第二种方法比较耗费资源。两种方法的图形如下所示。
其实，两种方法都可以看出动态效果，但是第二种方法画出的点是连在一起的显。
3 工况

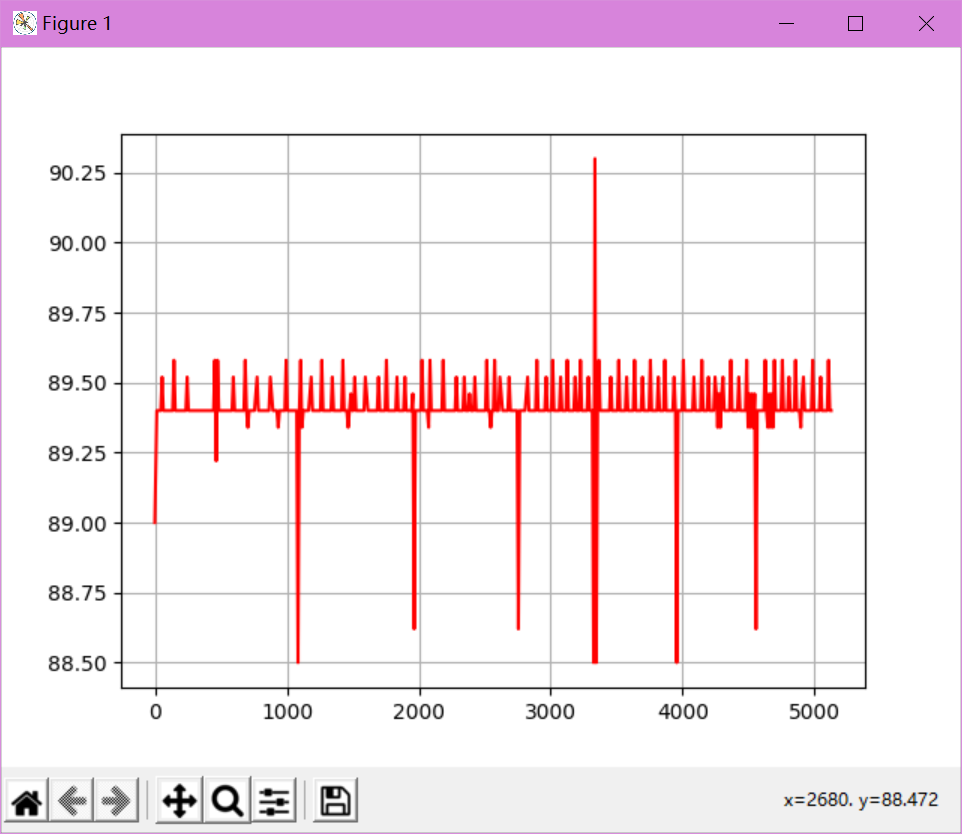

再来看一下实际中需要测量的液体流速。
可以看到尖峰存在，而且是两种峰值，似乎也有一定的周期性，猜想可能是某种系统性的原因引起的，可能是软件引起的，也可能是硬件引起的，或者干脆就是泵的稳定性有点差。
但是数据仍稳定在一个较小的区间之内，比如上述图形数据的均值为89.41，标准差为0.13.
如果存在外部的、独立的流速测量仪器，那么可以将其作为基准使用。但是，因为条件的限制，只能使用目前这种方法来调试。另外一个比较重要的原因是，该设备对流速没有很高的精度要求，每分钟40L或者45L影响不大，但是不能是每分钟80L。
4 结尾
该小程序只是个人作为调试使用的，为了方便工作。如果有需要，还可以增加串口参数设置、接收数据统计显示、数据保存等功能。
