这个小软件是在某个项目中作为附属开发的工具，使用python开发。
起因说明
该项目中，单片机与Android屏通信，接口使用RS-232。二者之间的通信协议继承之前的结构，并且增加了许多新的功能。屏与单片机均可以主动发送数据，数据错误的时候还会重新发送。
通过实际的操作发现，有时候在屏上的操作会没有反应，原因是单片机未接收到数据（这种处理方式是协议设计的原因，即屏只是用来显示而不处理数据，操作每个按键都会下发数据，Android不关注具体每个键的作用，等到单片机接收并应答后才会响应），也就是存在数据丢失的情况。具体丢失哪些数据，在操作步骤的哪个节点上丢失无从得知。
工作过程

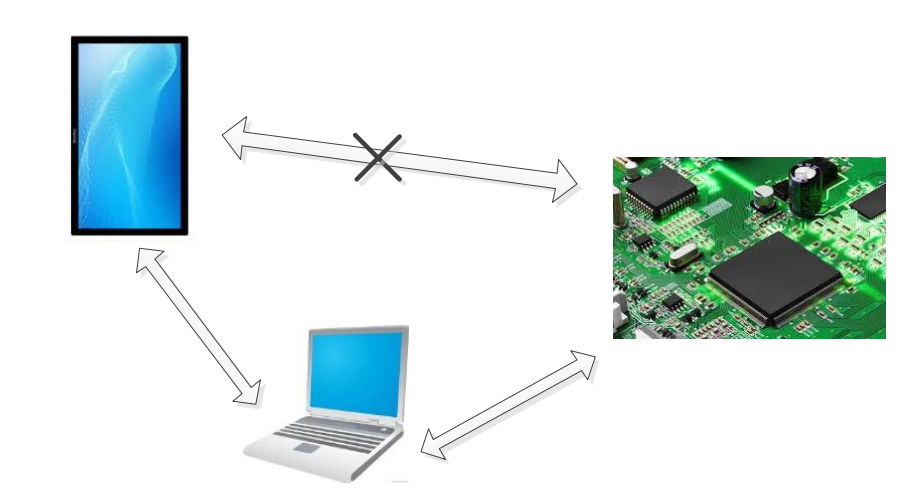

原理很简单，就是在通信双方的链路中插入计算机，计算机将数据转发的同时，进行数据的显示与记录，这样对于双方的通信的数据就会比较清楚。原理框图如下。
正常工作时，数据通过上面的链路通信，调试时使用下面的链路，也就是数据会经过计算机的转发，与此同时实现数据的显示、存储与分析。
软件实现

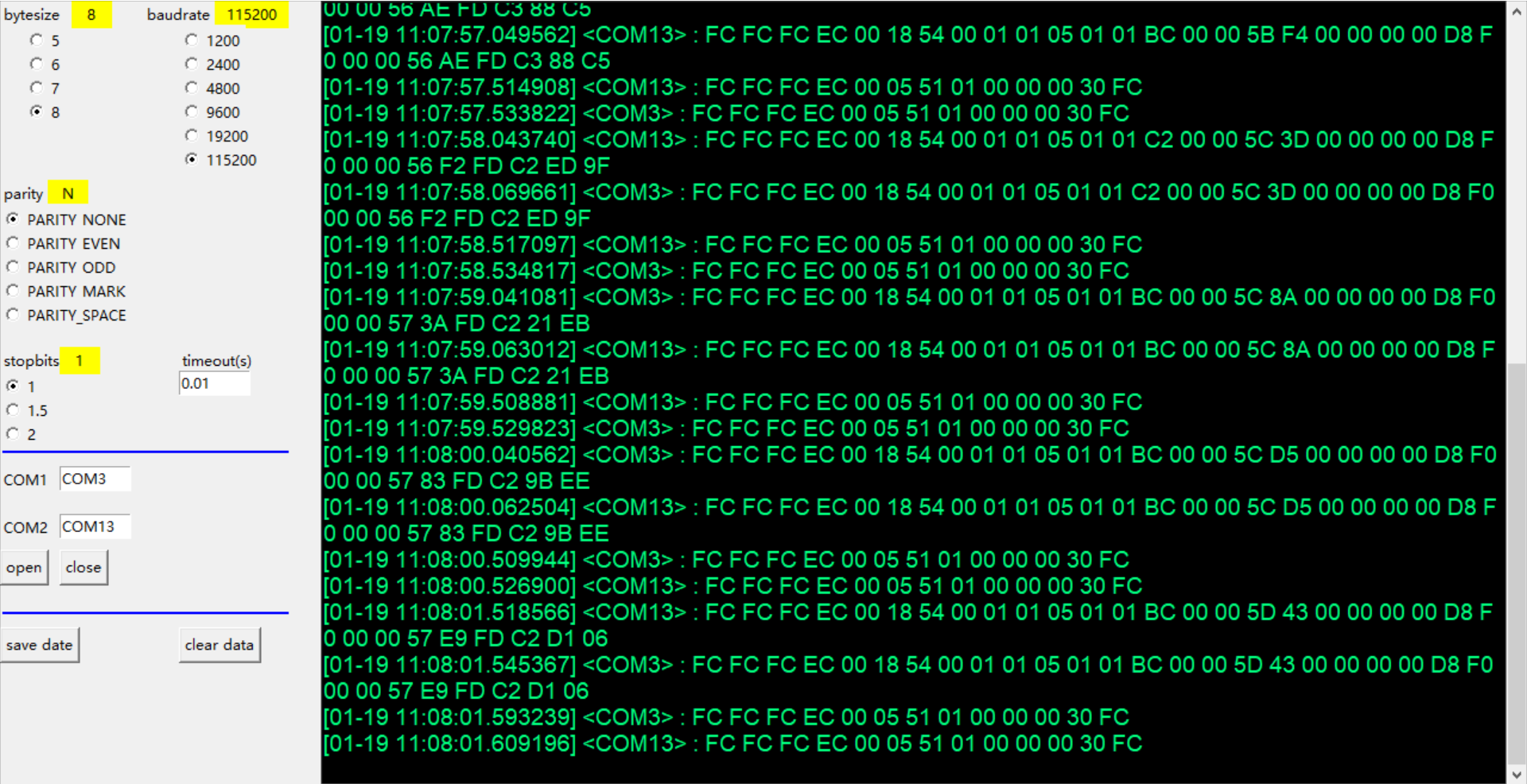

主要包括2个库：tkinter用来做界面，serial用来操作串口。效果如下图。
可以对串口进行选择，对串口参数进行配置。

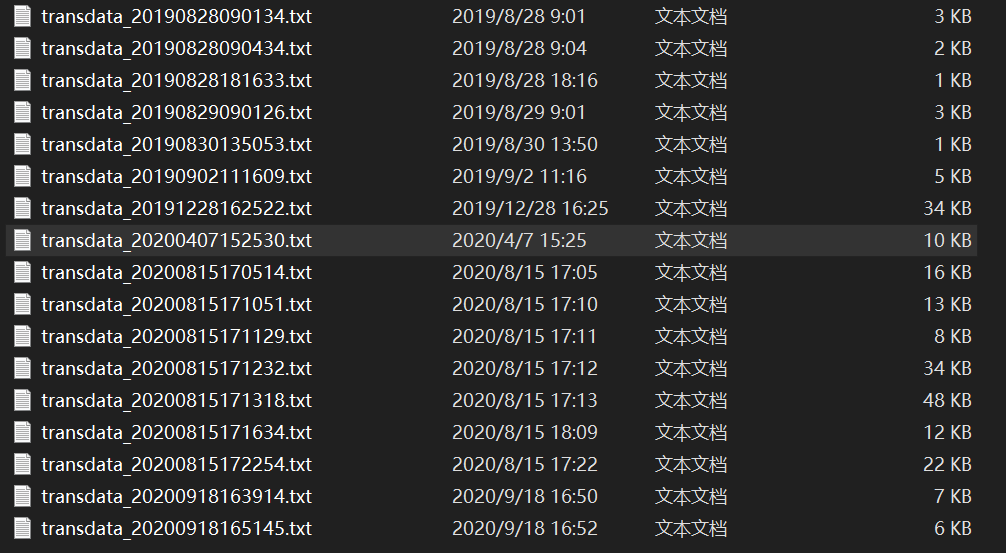

最后两个按键可以实现清屏处理与数据保存，数据保存按照时间命名为txt文件，方便查看与处理。

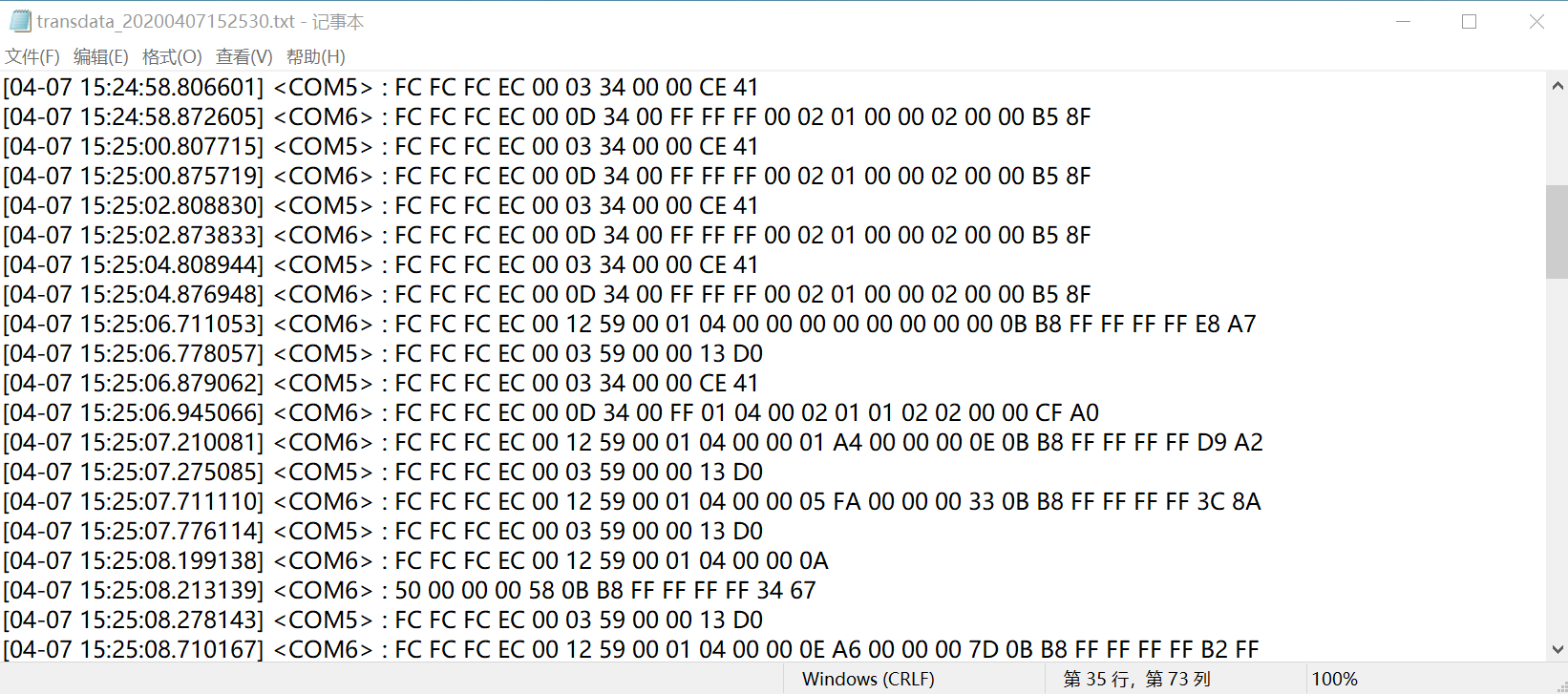

文件中的保存方式就是软件中数据的显示方式，如下。
结尾
这个小软件发挥了很大的作用，除了上面提到的数据丢失问题，还发现了其它一些不容易出现的问题，这样就可以更有针对性的优化软件。
一个需要注意的问题是数据显示。因为有两个串口可能会同时接收到数据，那么显示数据时可能就会有冲突。所以需要一个锁来保证数据写入的正常，待数据写入完成后，释放锁。
再说一句，这个项目中单片机软件的实现架构不太好，uart数据接收方式也有问题，另外一些操作相当费时。比如键盘上的LCD屏，调试的时候发现，竟然需要100多毫秒。而上面所说的数据重发数据间隔并没有那么长，基本上也就50ms左右。某些情况下，两帧数据会连续发送，其发送间隔很小，如果在处理接收的数据过程中存在比较费时的操作，那么下次的是数据可能就会无法正常接收，也就是会造成数据丢失。究其根本，还是单片机接收Android下发的数据存在比较大的问题，这个项目会在另一篇中详细说明。
更新（2021-5-25 21:20:10）

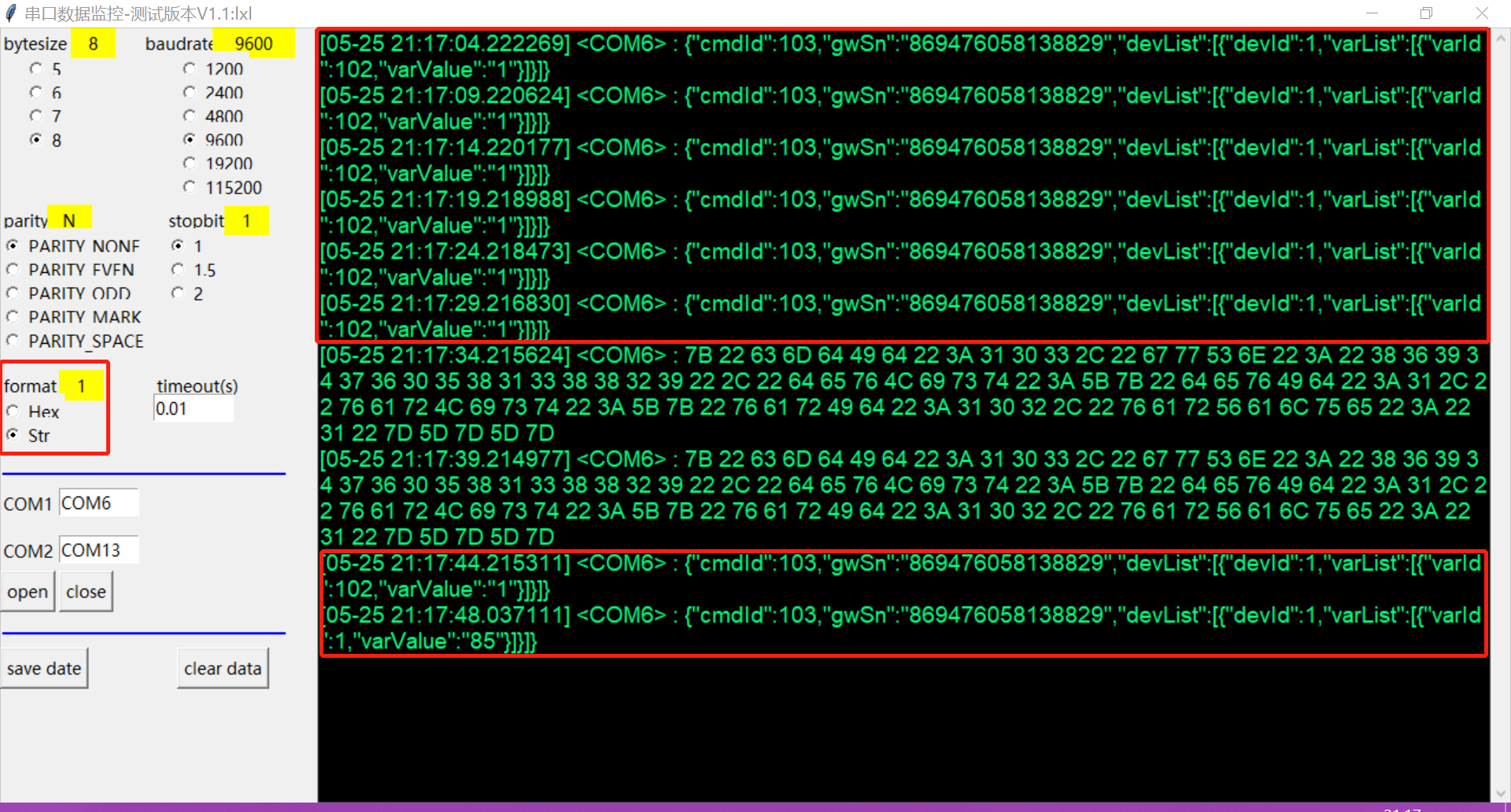

针对新的测试数据内容，修改了左侧设置选项之布局，并且增加了16进制与字符串显示设置。如下图所示。
左侧方框里面选择16进制(Hex)或者字符串(Str)形式，具体格式如右侧所示。中间部分时16进制的方式显示，上下两部分为字符串形式。
上图示例是服务器与主板MCU通信数据，采用mqtt协议，数据采用json格式。该项目有时间再具体讨论。
