0、说明

LPC1115，keil。

本文主要分析启动文件中__main函数的功能。

1、函数入口

文件：startup_LPC11xx.s

1
2
3
4
5
6
7
8
9
Reset_Handler   PROC
                EXPORT  Reset_Handler             [WEAK]
                IMPORT  SystemInit
                IMPORT  __main
                LDR     R0, =SystemInit
                BLX     R0
                LDR     R0, =__main
                BX      R0
                ENDP

这里的__main并不是main()函数，而是在进入C环境之前的预备工作，包括将RW变量从rom复制到ram指定位置，将.bss段清零，最后才跳转到用户的main函数。

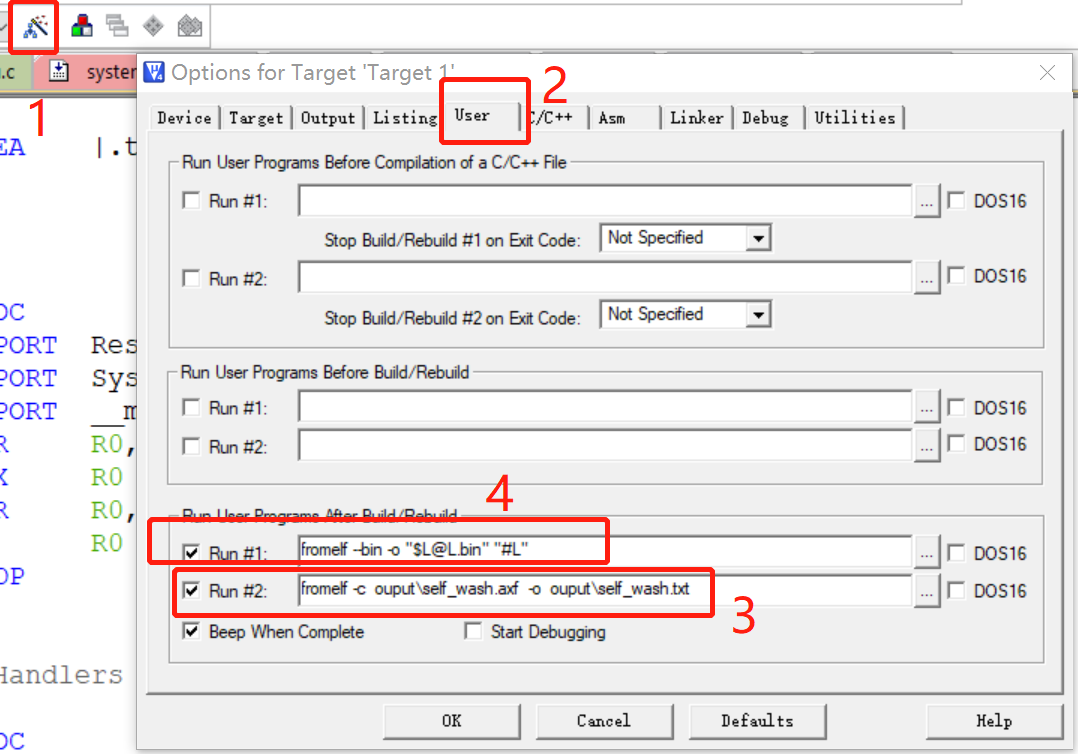

可以将编译完成的.axf反汇编，结合map文件来分析__main函数。反汇编配置如下图所示。


“4”框是生成bin文件的命令，也就是最终下载到单片机中的文件。

2、反汇编
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
__rt_entry
__rt_entry_presh_1
__rt_entry_sh
    0x0000012c:    f000ff88    ....    BL       __user_setup_stackheap ; 0x1040
    0x00000130:    4611        .F      MOV      r1,r2

    ;......

!!!main
__main
    0x000000c0:    f000f802    ....    BL       __scatterload ; 0xc8
    0x000000c4:    f000f832    ..2.    BL       __rt_entry ; 0x12c
!!!scatter
__scatterload
__scatterload_rt2
__scatterload_rt2_thumb_only
    0x000000c8:    a00c        ..      ADR      r0,{pc}+0x34 ; 0xfc
    0x000000ca:    c830        0.      LDM      r0!,{r4,r5}
    0x000000cc:    3808        .8      SUBS     r0,r0,#8
    0x000000ce:    1824        $.      ADDS    r4,r4,r0;r4=0x6ca0,Region$$Table$$Base
    0x000000d0:    182d        -.      ADDS    r5,r5,r0 ;r5=0x6cc0,Region$$Table末尾
    0x000000d2:    46a2        .F      MOV      r10,r4
    0x000000d4:    1e67        g.      SUBS     r7,r4,#1
    0x000000d6:    46ab        .F      MOV      r11,r5
__scatterload_null
    0x000000d8:    4654        TF      MOV      r4,r10    ;r4=0x6ca0
    0x000000da:    465d        ]F      MOV      r5,r11    ;r5=0x6cc0
    0x000000dc:    42ac        .B      CMP      r4,r5
    0x000000de:    d101        ..      BNE      0xe4 ; __scatterload_null + 12
    0x000000e0:    f000f824    ..$.    BL    __rt_entry ; 0x12c,处理为2函数，跳转到该函数
    0x000000e4:    467e        ~F      MOV      r6,pc
    0x000000e6:    3e0f        .>      SUBS     r6,r6,#0xf
    0x000000e8:    cc0f        ..      LDM      r4!,{r0-r3}
                                  ;1st:
                                  ;r0=0x6cc0,r1=0x10000000,r3=0x6e8,r4=0x10f2
                                  ;其实就是Region$$Table区域前4行，见Region$$Table$$Base
                                  ;2nd:
                                  ;r0=0x6eb0,r1=0x100006e8,r3=0x1578,r4=0x104
                                  ;其实就是Region$$Table区域后4行，见Region$$Table$$Base

                                  ;Region$$Table见下面的Region$$Table$$Base
                                  ;

    0x000000ea:    46b6        .F      MOV      lr,r6
    0x000000ec:    2601        .&      MOVS     r6,#1
    0x000000ee:    4233        3B      TST      r3,r6
    0x000000f0:    d000        ..      BEQ      0xf4 ; __scatterload_null + 28
    0x000000f2:    1afb        ..      SUBS     r3,r7,r3
    0x000000f4:    46a2        .F      MOV      r10,r4
    0x000000f6:    46ab        .F      MOV      r11,r5
    0x000000f8:    4333        3C      ORRS     r3,r3,r6
    0x000000fa:    4718        .G      BX       r3 ;跳转到相应地处理函数
$d
    0x000000fc:    00006ba4    .k..    DCD    27556
    0x00000100:    00006bc4    .k..    DCD    27588
$t
!!handler_zi
__scatterload_zeroinit
    0x00000104:    2300        .#      MOVS     r3,#0
    0x00000106:    2400        .$      MOVS     r4,#0
    0x00000108:    2500        .%      MOVS     r5,#0
    0x0000010a:    2600        .&      MOVS     r6,#0
    0x0000010c:    3a10        .:      SUBS     r2,r2,#0x10
    0x0000010e:    d301        ..      BCC      0x114 ; __scatterload_zeroinit + 16
    0x00000110:    c178        x.      STM      r1!,{r3-r6}
    0x00000112:    d8fb        ..      BHI      0x10c ; __scatterload_zeroinit + 8
    0x00000114:    0752        R.      LSLS     r2,r2,#29
    0x00000116:    d300        ..      BCC      0x11a ; __scatterload_zeroinit + 22
    0x00000118:    c130        0.      STM      r1!,{r4,r5}
    0x0000011a:    d500        ..      BPL      0x11e ; __scatterload_zeroinit + 26
    0x0000011c:    600b        .`      STR      r3,[r1,#0]
    0x0000011e:    4770        pG      BX       lr
    ;......

__decompress
__decompress1
__semihosting_library_function
    0x000010f2:    b570        p.      PUSH     {r4-r6,lr}
    0x000010f4:    188c        ..      ADDS     r4,r1,r2
    0x000010f6:    7805        .x      LDRB     r5,[r0,#0]
    ;......

Region$$Table$$Base
    0x00006ca0:    00006cc0    .l..    DCD    27840       ;flash起始地址0x00006cc0
    0x00006ca4:    10000000    ....    DCD    268435456   ;ram起始地址0x10000000
    0x00006ca8:    000006e8    ....    DCD    1768        ;数据长度:000006e8
    0x00006cac:    000010f2    ....    DCD    4338        ;处理函数:__decompress

    0x00006cb0:    00006eb0    .n..    DCD    28336       ;flash起始地址0x00006eb0
    0x00006cb4:    100006e8    ....    DCD    268437224   ;ram起始地址0x100006e8
    0x00006cb8:    00001578    x...    DCD    5496        ;数据长度0x00001578
    0x00006cbc:    00000104    ....    DCD    260         ;处理函数
Region$$Table$$Limit

__decompress函数作用就是将RW数据从rom复制到ram，这些数据在运行过程中会改变，需要在ram中运行。

__scatterload_zeroinit函数的作用是将未初始化的全局变量区域清零。在rom代码区不存在该部分，当程序启动时才会出现在ram区域。Remember, this is the section we put uninitialized static memory in. .bss must be reserved in the memory map, but there is nothing to load, as all variables are initialized to zero.

3、map文件

再来看map文件中关于栈的部分，如下。这里设置heap大小为0，stack大小为0x600，即1536字节。

HEAP              0x10001660   Section        0  startup_lpc11xx.o(HEAP)
STACK             0x10001660   Section     1536  startup_lpc11xx.o(STACK)
Heap_Mem          0x10001660   Data           0  startup_lpc11xx.o(HEAP)
Stack_Mem         0x10001660   Data        1536  startup_lpc11xx.o(STACK)
__initial_sp      0x10001c60   Data           0  startup_lpc11xx.o(STACK)

Code (inc. data)  RO Data   RW Data   ZI Data   Debug

20824   2016       7016      1768      5496   160460   Grand Totals
20824   2016       7016       496      5496   160460   ELF Image Totals (compressed)
20824   2016       7016       496         0        0   ROM Totals

=========================================================

Total RO  Size (Code + RO Data)                27840 (  27.19kB)
Total RW  Size (RW Data + ZI Data)              7264 (   7.09kB)
Total ROM Size (Code + RO Data + RW Data)      28336 (  27.67kB)

“Grand Totals”行显示的RW数据时1768字节长度，为何下面两行是496字节？这可能就是压缩（compressed）的缘故。既然有压缩，那么就要解压缩，也就是上面__decompress函数的作用。

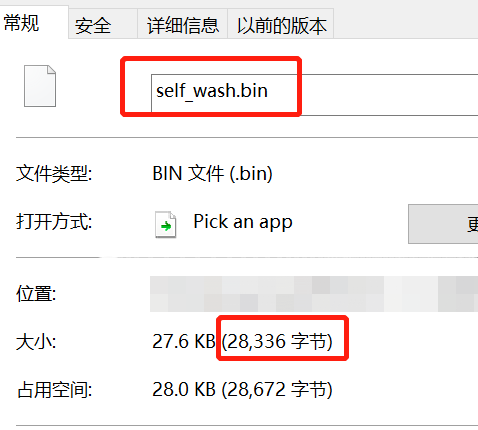

最终的bin文件大小就是28336字节。可以通过生成放的bin文件确认，如下图。

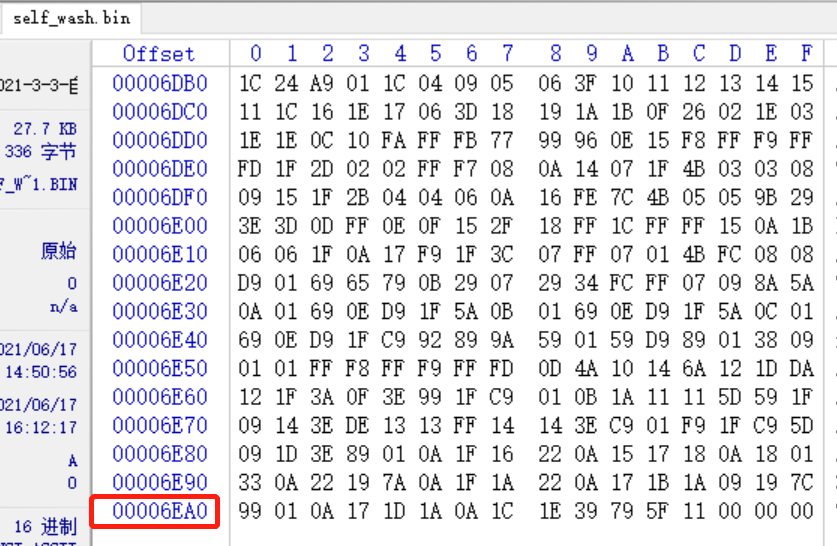

也可以打开bin文件，如下图所示，可以看出文件长度就是0x6eb0（28336）.

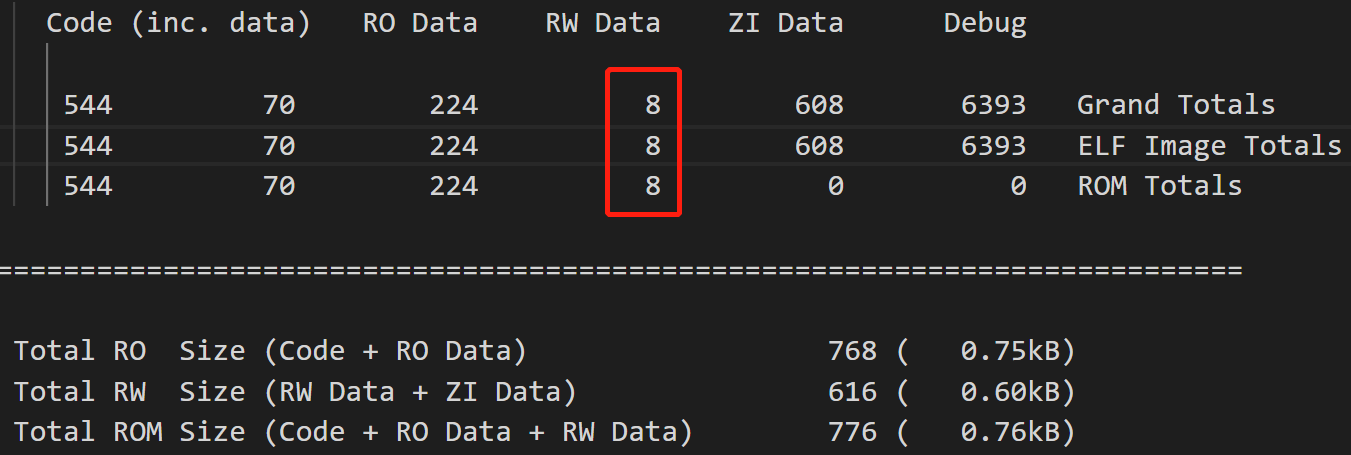

有些程序会是这样的情况：


这是个演示程序，可以看到RW是8字节。此时的处理函数是__scatterload_copy，与上面所说的__decompress功能并不相同。

1
2
3
4
5
6
7
8
9
10
11
0x000000e8:    cc0f        ..      LDM      r4!,{r0-r3}
; 1st:  r0=300, r1=10000000(IRAM起始地址), r2=8(RW-data), r3=104(__scatterload_copy)
; 2nd:r0=308, r1=10000008, r2=260(ZI-data), r3=120(__scatterload_zeroinit)

!!handler_copy
__scatterload_copy
    0x00000104:    3a10        .:      SUBS     r2,r2,#0x10
    0x00000106:    d302        ..      BCC      0x10e ; __scatterload_copy + 10
    0x00000108:    c878        x.      LDM      r0!,{r3-r6}
    0x0000010a:    c178        x.      STM      r1!,{r3-r6}
    ;......
4、空间分布

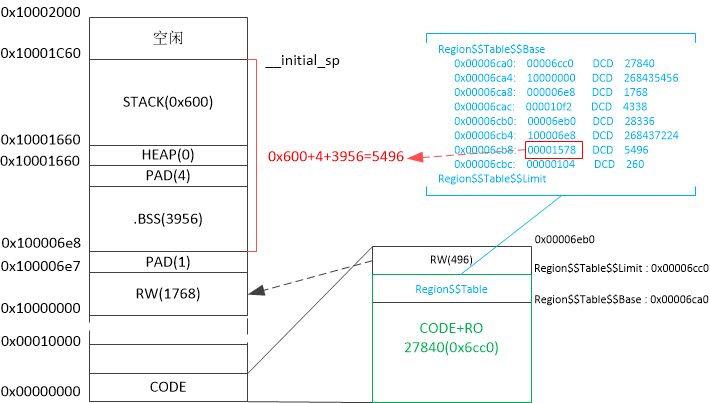

按照上面的分析，得到下图，其中PAD是填充字节，为了保证对齐。


图中右侧可以理解为程序在rom中的存储分布，而左侧是上电后的数据分布。代码区和只读区位置不变，可以直接运行，RW区在初始化时会复制到0x10000000（ram起始地址）开始的区域，接着是.bss区域、堆区、栈区。

一句话解释：

开机上电后，从Region$$Table区域获取相关参数（数据的源地址、目标地址，长度，处理函数），将RW区域数据解压（复制）到ram区域，接着将.bss区域清零，建立堆栈，之后跳转到用户main函数执行。

5、其它
Reset_Handler                0x00000185   Thumb Code     8  startup_lpc11xx.o(.text)
NMI_Handler                  0x0000018d   Thumb Code     2  startup_lpc11xx.o(.text)
HardFault_Handler            0x0000018f   Thumb Code     2  startup_lpc11xx.o(.text)
SVC_Handler                  0x00000191   Thumb Code     2  startup_lpc11xx.o(.text)
PendSV_Handler               0x00000193   Thumb Code     2  startup_lpc11xx.o(.text)

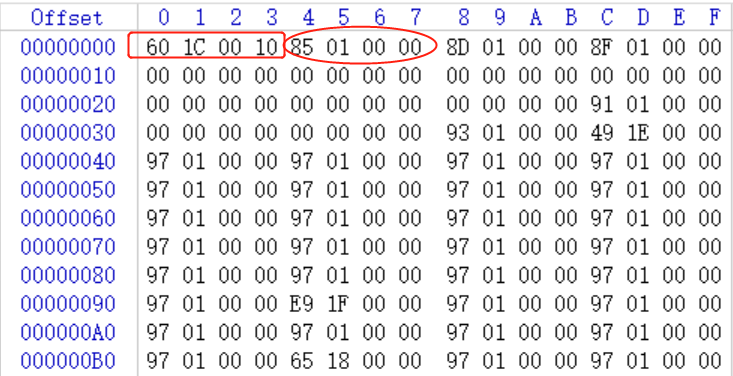

下图来自bin文件


前4字节时栈指针，即0x1c60，接着4字节时入口函数，地址为0x0185。栈指针与上图中的__initial_sp一致，而0x0185处的函数为Reset_Handler，如上面map文件所示。继续看bin文件，后续的每4字节为一个地址，与各个中断函数地址相对应，具体含义可以看启动文件中的描述，如下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
__Vectors       DCD     __initial_sp              ; Top of Stack
                DCD     Reset_Handler             ; Reset Handler
                DCD     NMI_Handler               ; NMI Handler
                DCD     HardFault_Handler         ; Hard Fault Handler
                DCD     0                         ; Reserved
                DCD     0                         ; Reserved
                DCD     0                         ; Reserved
                DCD     0                         ; Reserved
                DCD     0                         ; Reserved
                DCD     0                         ; Reserved
                DCD     0                         ; Reserved
                DCD     SVC_Handler               ; SVCall Handler
                DCD     0                         ; Reserved
                DCD     0                         ; Reserved
                DCD     PendSV_Handler            ; PendSV Handler
                DCD     SysTick_Handler           ; SysTick Handler

                ;......
                DCD     CAN_IRQHandler            ; 16+13: CAN
                DCD     SSP1_IRQHandler           ; 16+14: SSP1
                DCD     I2C_IRQHandler            ; 16+15: I2C
                DCD     TIMER16_0_IRQHandler      ; 16+16: 16-bit Counter-Timer 0
                DCD     TIMER16_1_IRQHandler      ; 16+17: 16-bit Counter-Timer 1
                DCD     TIMER32_0_IRQHandler      ; 16+18: 32-bit Counter-Timer 0
                DCD     TIMER32_1_IRQHandler      ; 16+19: 32-bit Counter-Timer 1
                DCD     SSP0_IRQHandler           ; 16+20: SSP0
                DCD     UART_IRQHandler           ; 16+21: UART
                ;......
* 参考

参考网上诸多资料，没办法一一列出，在此一并致谢。
