1、电磁阀

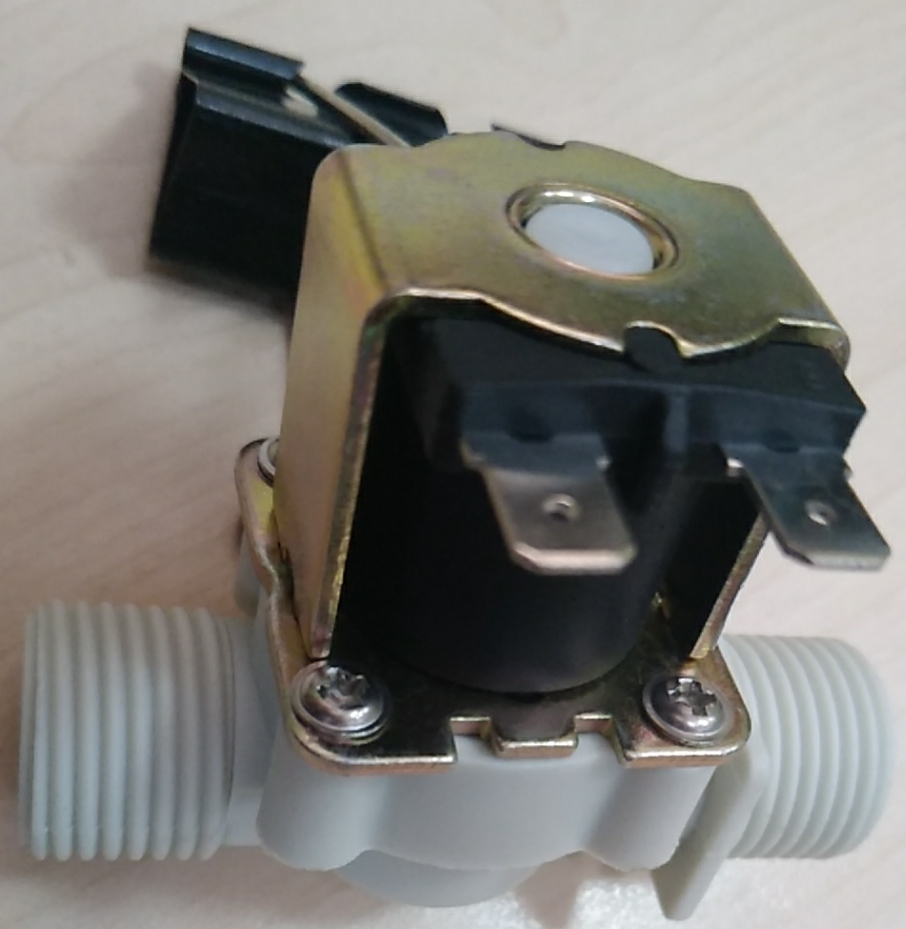

整体外观

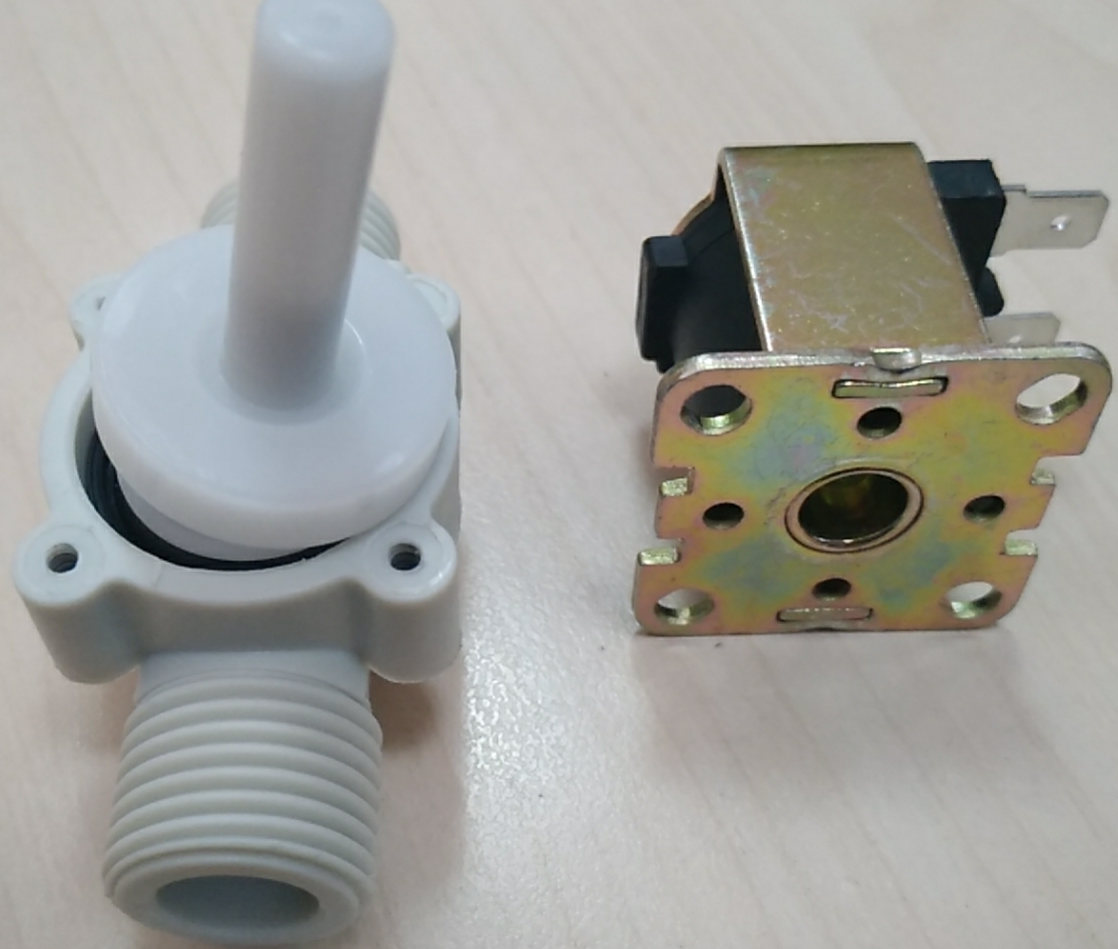

左边是铁芯与管路部分，右侧是电磁铁部分。

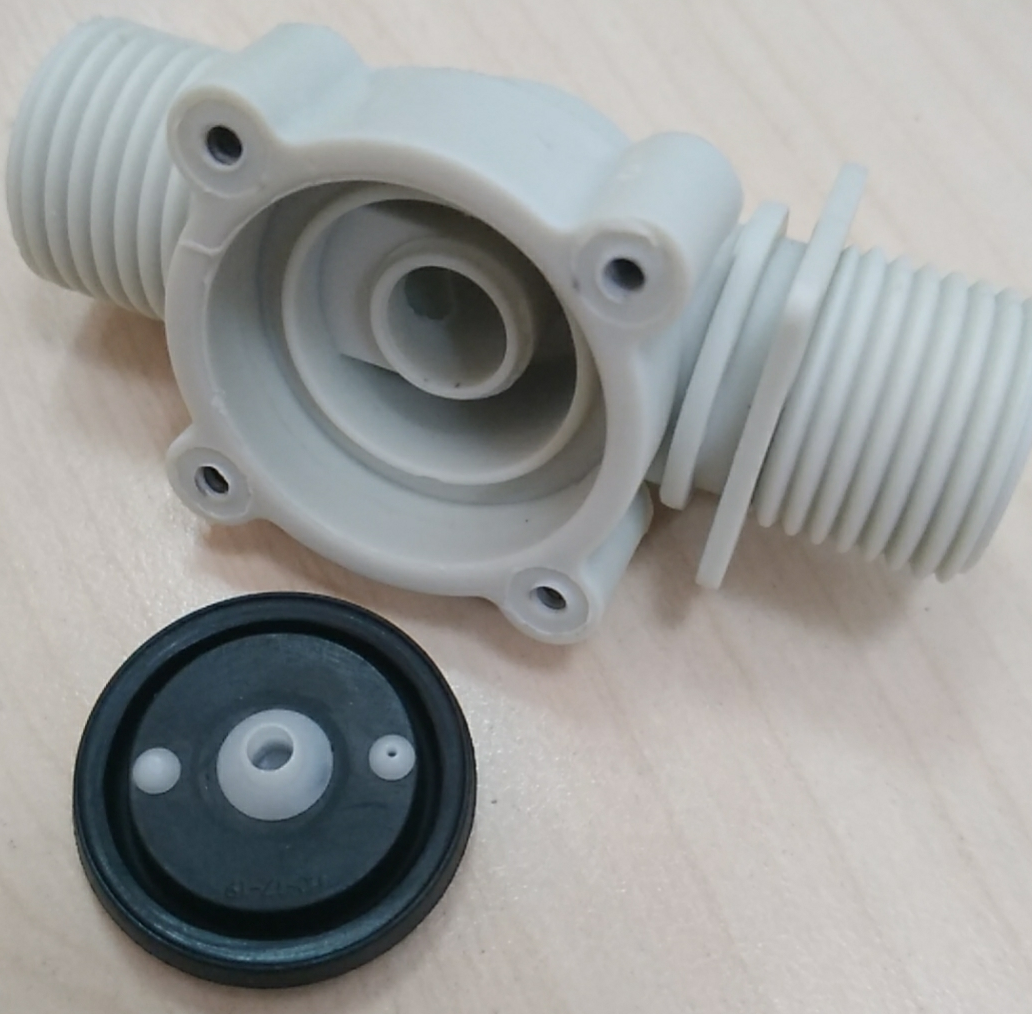

管路与活动胶垫。

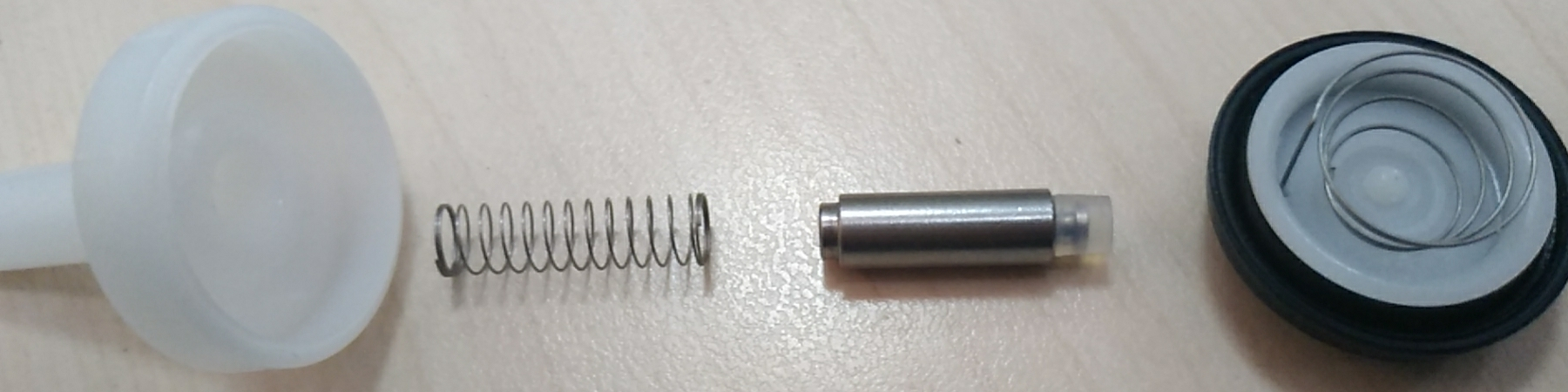

铁芯与胶垫部分。
整体来说比较简单，但是零碎的东西比较多。
电磁阀有不同的工作电压，比如上面拆解的这个工作电压是12V，还有AC220V的。

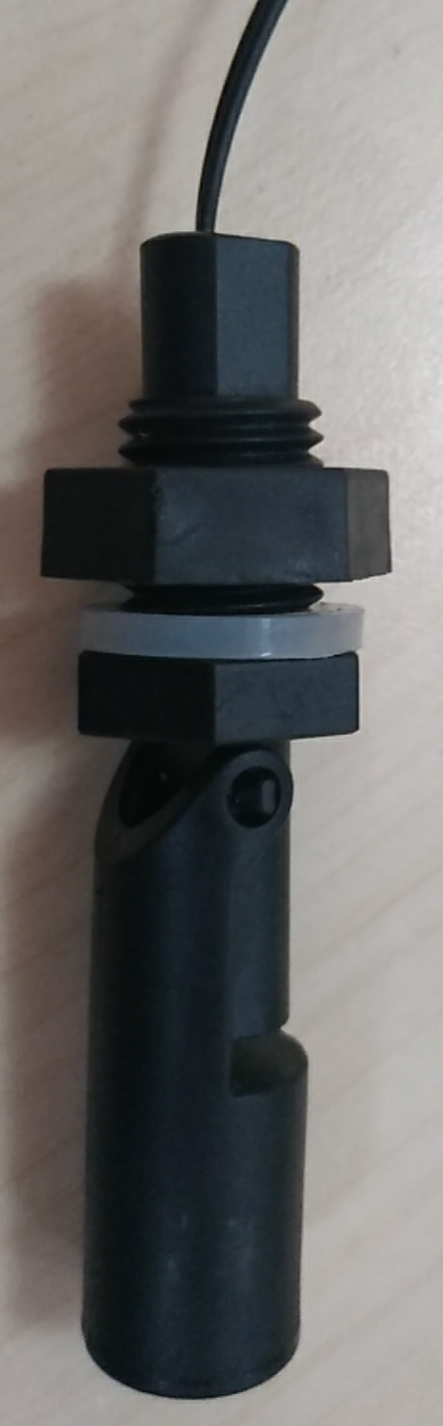

2、液位传感器
输出开关信号，用于判断液位是否达到某个位置。原理很简单，利用霍尔元件来实现活动部分位置的检测。

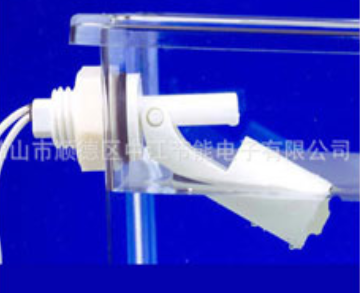

传感器活动部分可以在水中浮起。若使用下面的安装方式，那么当水位高于固定部分轴线时，输出信号线是闭合的。而图中位置时，输出信号是断开的。

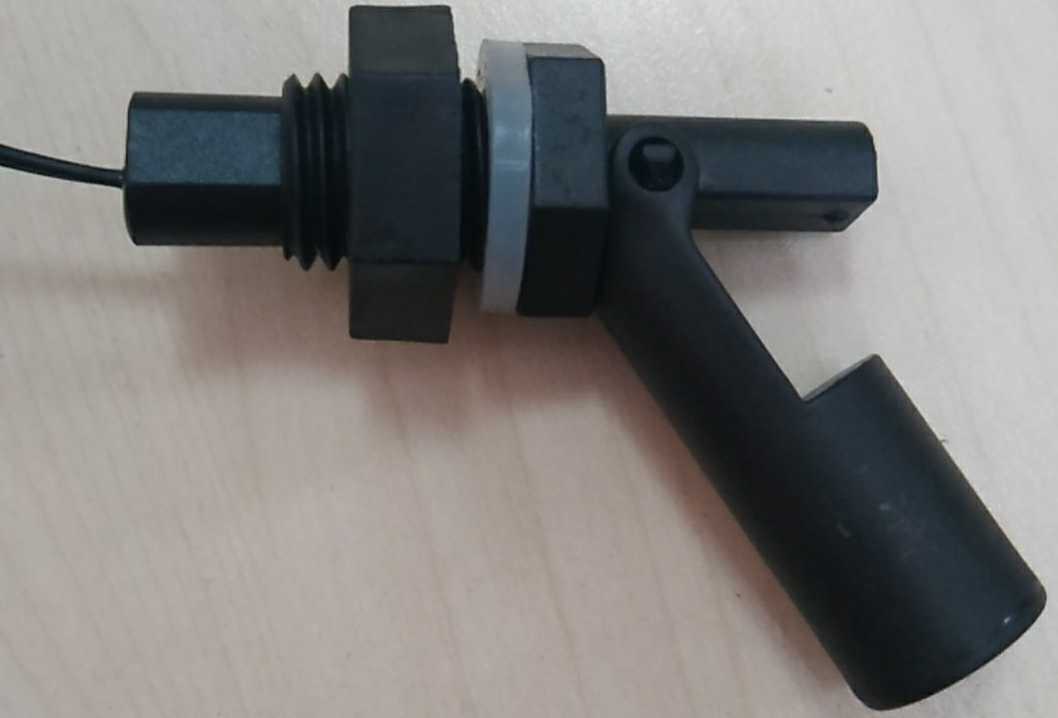

下图位置时，输出信号线是断路的。
下图位置时，输出信号线是短路的。
安装方式有两种，一种就是上图中所示的情形，第二种就是旋转180度的情形。区别在于：水位未达到轴线时，输出信号线是短路还是短路的。如果大部分时间水位高于轴线，那么使用第二种安装方式比较合适，因为线路是断开的，不会存在电流。当然，这也与控制部分电路有关，不能一概而论。
3、水流量表
主要由阀体 、水流转子组件和霍尔传感器组成，用于检测水流量。当水通过水流转子组件时，叶轮带动磁性转子转动，并且转速随着流量变化而变化。在磁性转子外围是霍尔元件组成圆形密封组件，磁性转子转动时霍尔传感器输出相应脉冲信号，通过控制信号线输出。最后，控制器可以根据脉冲来判断水流量的大小。

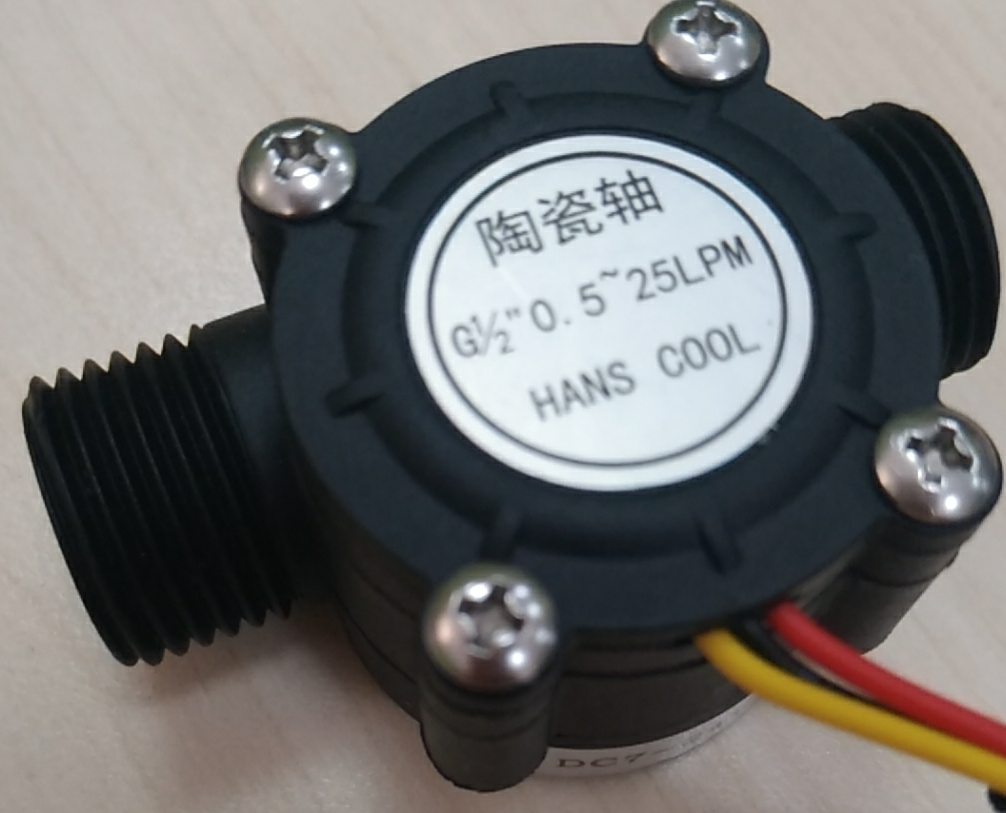

整体外观

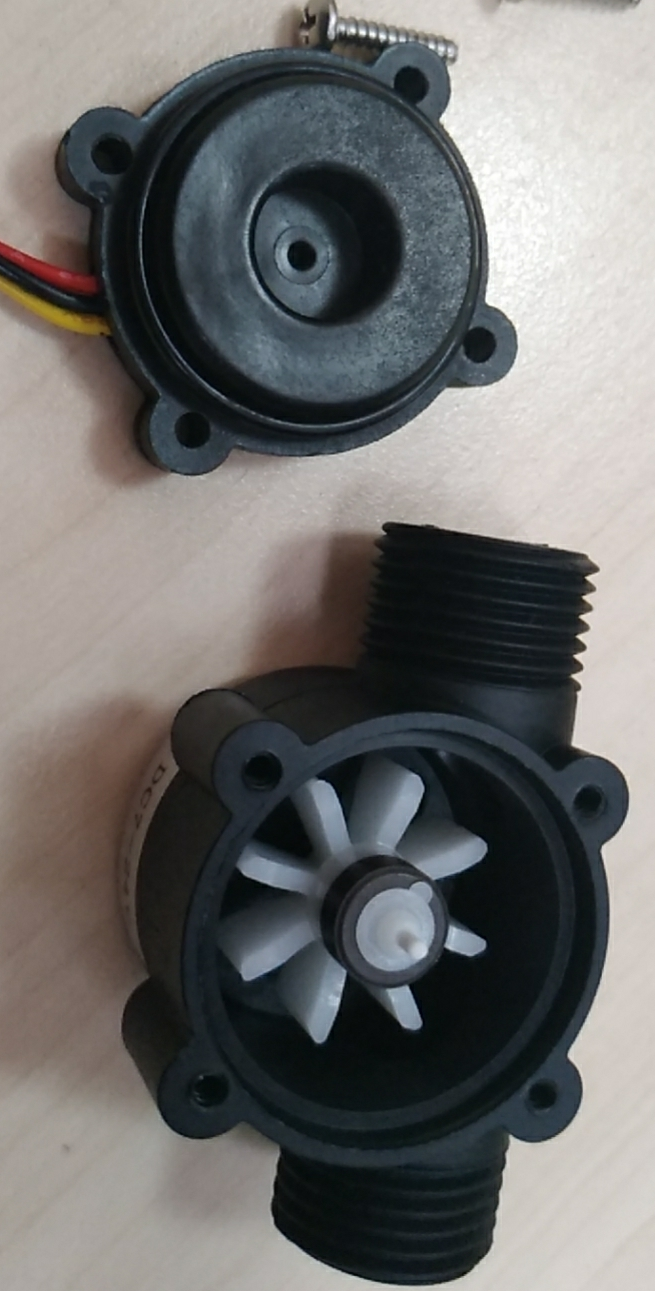

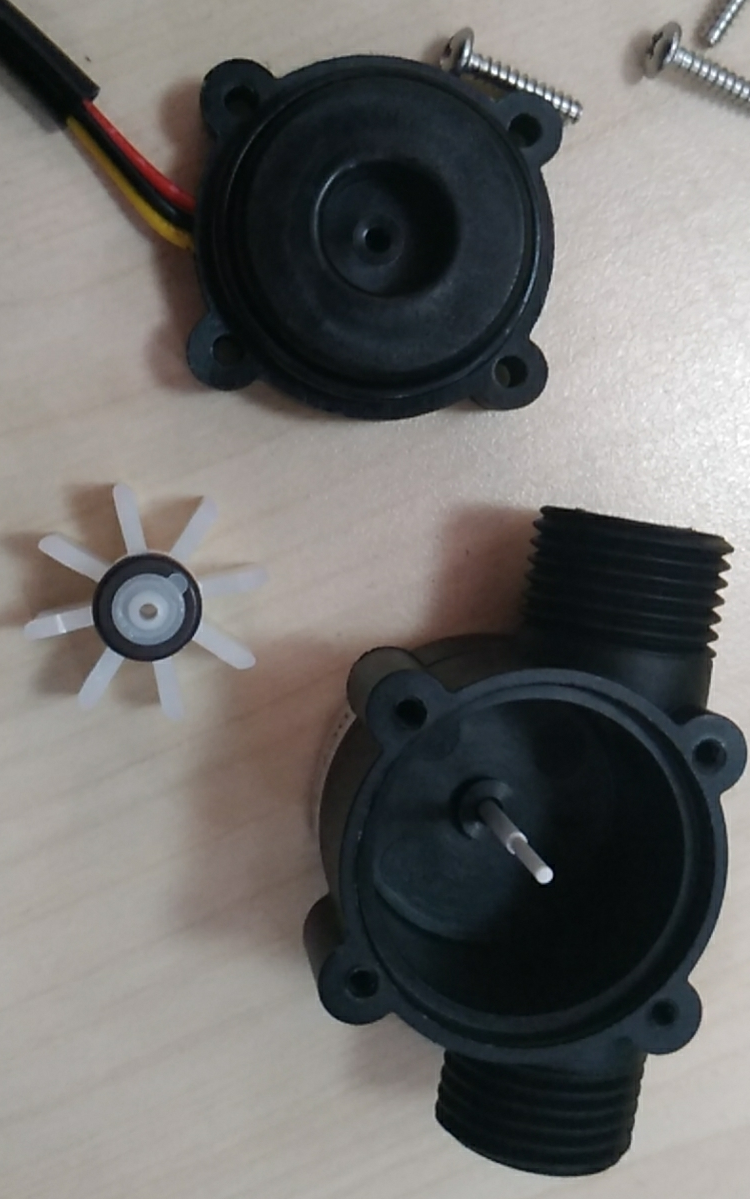

霍尔传感器密封组件，叶轮，壳体。按照说明书的说法，壳体中的白色部分时陶瓷轴。叶轮上的黑色圆环就是磁性部分。

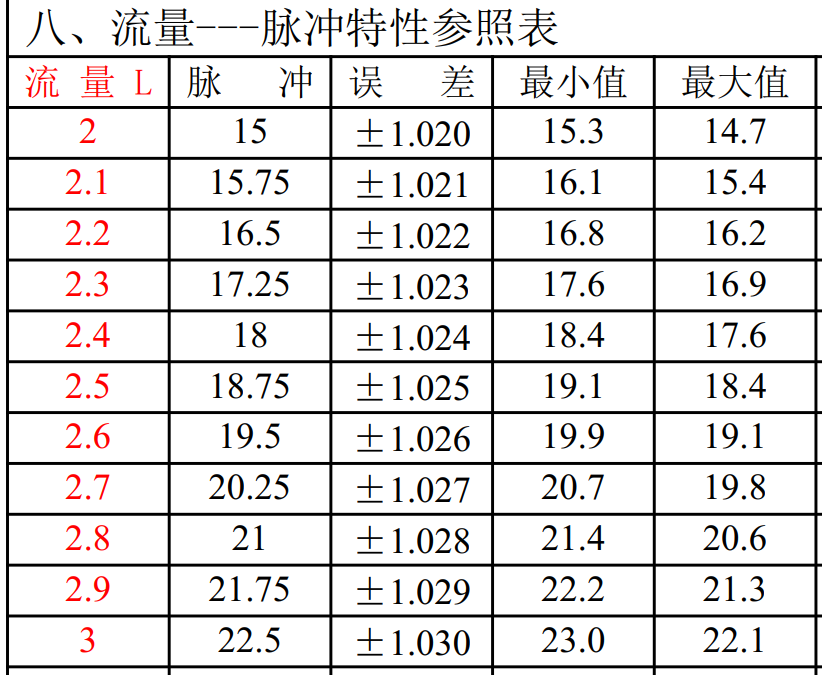

这里我们只关注起脉冲与流量的关系，如说明书中的公式：水平测试脉冲频率(Hz)=[ 7.5*Q]±2% (水平测试) (Q 为流量 L/min)。
通过上述公式可以有脉冲频率得到流量。需要使用定时器检测脉冲的周期，进而得到其频率与流量，对流量进行时间积分就可以得到体积值。
如果换一种思路处理方法就会比较简单。
如果以某个固定流量只运行一分钟，那么此时体积值与流量值在数值上是相等的。以流量2L/min为例，运行1分钟，流过的水的体积值为2L，此时产生15个脉冲。以2.4L/min为例，运行1分钟流过2.4L水，产生18个脉冲。可以看出它们的比例关系：体积V= 7.5*脉冲数P。也就是说，最终可以通过对脉冲计数来计量流过的水的体积。
