单片机PWM播放音乐

使用单片机PWM播放音乐

一个偶然的机会，看到一篇文章（即参考中的第一项），觉得挺有意思，想搞一下。而且最近一直在搞比例调节阀的事情，就是使用到了pwm。

（1）音调

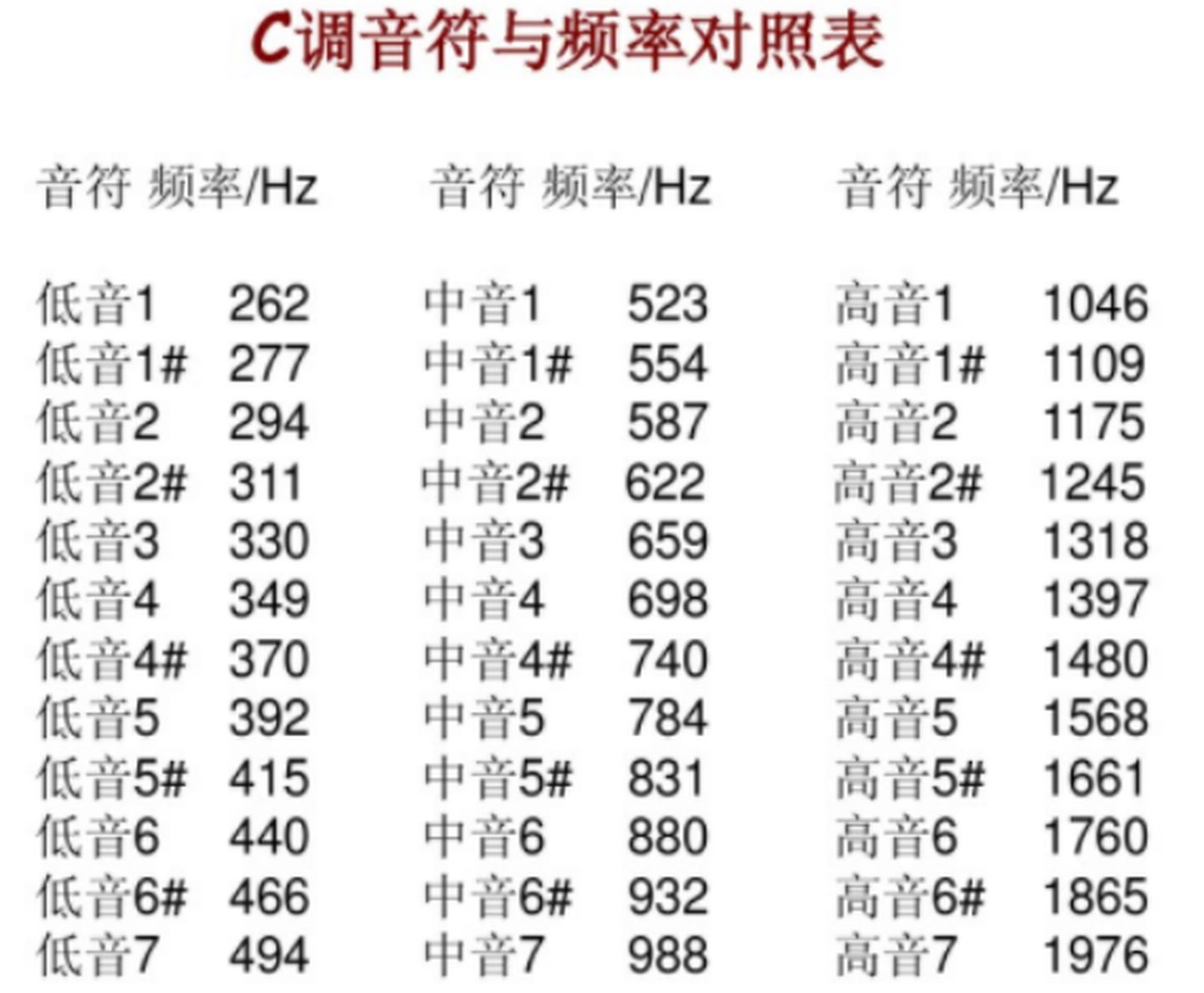

每一个音调都有一个固定的频率，比如下面这个图：

只要使PWM的频率与相应的音调频率相同即可，当需要改变音调时，修改pwm周期即可。

（2）音长

四分之一音符、二分之一音符、全音符，通过延时简单处理，这样理解起来比较方便。

（3）音量

控制PWM的输出脉宽。这个值越大，发出的声音越大。当然要想达到理想的效果，还需要功放的帮助。

单片机使用lpc2378，pwm输出后直接驱动喇叭发声。另一方面，实际的硬件接口输出电平为5V，喇叭使用12V才比较正常，所以声音输出比较小。

另一个重点就是音乐文件的生成。这个需要查看其它的资料。这里只是直接使用的网上的数据，该数据包含两部分：频率部分、时延部分，分别表示音调与音长。在程序运行时，先设置pwm为某一频率，之后延时对应的时间，然后重新开始下一个频率与延时。

如何查看简谱，可以参考网上的其它一些资料。下面的说明是网上的资料（侵权删）。

左上角的1=C是表示调式（可以不用关心），1是唱名，C是音名，1=C是正调（就是常规的对应关系: 1-C，2-D, 3-E, 4-F, 5-G, 6-A, 7-B）；
左上角的 4/4 是四四拍，是指四分音符为一拍，每小节有四拍；
下面谱子上的竖线就是每个小节分隔符，和4/4对应；
“跑得快”上面5后面的横线表示延时一拍；
“一直没有眼睛”一句，5后面的点表示顺延半拍，一条下划线表示二分之一时间，两条下划线表示四分之一时间；
